Kabelschellen zur Befestigung von Kabeln und Schläuchen

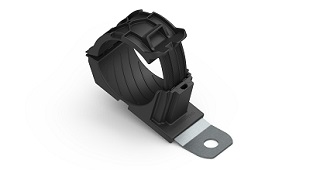

Wie der Name schon vermuten lässt, haben wir die P-Schelle um einen Ratschenmechanismus ergänzt. So können Anwender die Kabelschellen unabhängig vom Befestigungsschritt fixieren. Ein großer Vorteil ist, dass Sie den Ratschenmechanismus lösen, die Schelle wieder öffnen und wiederverwenden können.

Wir haben die Eigenschaften der Ratchet P-Clamp gemäß den folgenden Nutzeranforderungen entworfen:

• Wahlfreiheit: separate Schritte für Vor- und Endmontage
• Einfache Installation: mit einer Hand zu verschließen
• Quetschen eliminieren: das Bündel wird automatisch zentriert
• Wieder zu öffnen, wiederverwendbar: einfaches Lösen mit einem Schlitzschraubendreher
• Reduzierung des Teilebestands: vier flexible Größen (6,2–51 mm Durchmesser)
• Flexibel konfigurierbar: verschiedene Montageplattenabmessungen erhältlich
• Maximale Haltbarkeit: schlagzähes UV-beständiges PA66 und rostfreier Stahl
• Optionale Extras: weiche Einlagen und eine Anzugshilfe für Wiederholgenauigkeit beim Anziehen mit einem EVO-Werkzeug

Mit der Ratchet P-Clamp können Sie jetzt den gewünschten Verlauf Ihrer Kabel, Rohre oder Schläuche festlegen, noch bevor sie geliefert werden!

Mit diesem zweistufigen Vorgang haben Sie auch die Freiheit, die Befestigung und die Fixierung zeitlich oder zwischen verschiedenen Installateuren oder Auftragnehmern aufzuteilen. Alternativ können Sie  die Schelle auch am Kabelsatz befestigen, bevor er eingebaut wird.

NEU: Eine Variante der Ratchet P-Clamp aus dem Polyamid-Kunststoff PA66V0 ist für unseren Kunden im Schienenfahrzeugbau erhältlich. Dieser Werkstoff erfüllt die Sicherheitsstandards der europäischen Bahnnorm EN 45545-2. Die  Montageplatte aus Edelstahl ist korrosionsbeständig. Bitte kontaktieren Sie uns hier für nähere Informationen.

Erneuerbare Energien, digitale Informationssysteme und die Elektronik dahinter entwickeln sich in jedem Bereich unseres Lebens stetig weiter. Dementsprechend nimmt auch die Komplexität von Verdrahtungsschemas zu.

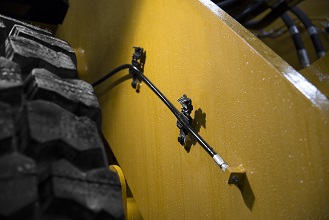

Die Ratchet P-Clamp wird von unseren Kunden bei Photovoltaikanlagen und in den Türmen von Windkrafträdern, in Eisenbahnzügen, auf Schiffen und bei Schwerlastfahrzeugen aller Art, wie Mobilkränen und Landwirtschaftsmaschinen, verwendet.

Lesen Sie unsere Blog-Geschichte und erfahren Sie mehr darüber, wie unsere Kunden die Ratchet P-Clamp in ihren Anlagen einsetzen.

Die Befestigungsschelle ist stabil,  wiederverwendbar, und sie lässt Sie nicht im Stich – auch nicht in anspruchsvollen Umgebungen oder bei Temperaturen zwischen –40 und +105 °C.

Mit der Ratchet P-Clamp bietet HellermannTyton Ihnen maximale Freiheit bei der Konfiguration Ihrer Kabel- und Schlauchführung, genau so, wie Sie sie benötigen. Es sind keine Kompromisse nötig.
In dieser Anleitung erfahren Sie, wie Sie die richtige Ratchet P-Clamp für Ihre Anwendung auswählen.

Da Ratchet P-Clamps im Hinblick auf Hochleistungsanwendungen konstruiert worden sind, bieten wir vier verschiedene Lochdurchmesser für Standard-Schraubengrößen an. Sie haben die Wahl zwischen:

• M6 (6 mm)
• M8 (8 mm)
• M10 (10 mm)
• M12 (12mm)

P-Schellen halten Kabel und Schläuche fest und tragen dazu bei, Maschinen, Fahrzeuge und Anlagen funktionsfähig zu halten. Sie halten Drähte, Kabel oder Schläuche mechanisch zusammen und sind an einem Ankerpunkt befestigt – für gewöhnlich mit einer Schraube oder einem Bolzen.

Produktingenieure bei HellermannTyton beschlossen, dass es an der Zeit war, die Konstruktion der P-Schelle weiterzuentwickeln – speziell für Kunden mit Hochleistungsanforderungen. Inhärente konstruktive Einschränkungen der herkömmlichen P-Schelle sind unter anderem:

• Die Klemme ist nicht fest verschlossen, solange die Befestigungsschraube bzw. der Befestigungsbolzen nicht verschraubt ist.
• Der Durchmesser der P-Schelle ist nicht flexibel, daher muss man zahlreiche Größen bereithalten.
• Drähte können durch schlecht sitzende oder unsachgemäß ausgerichtete Schellen beschädigt werden.
• Herkömmliche P-Schellen können nur wieder geöffnet werden, indem man die gesamte Baugruppe demontiert.

Unsere Lösung für die Forderungen von Industriekunden nach einer robusten Kabelschelle, die an verschiedene Bündeldurchmesser angepasst werden kann, ist die Ratchet P-Clamp.

Wir wissen, dass es sich bei der Auswahl von Kabelschellen und -clips oft verhält wie bei der Wahl zwischen einem einfachen Schnürsenkel und der komplizierten Schnalle an einem Skistiefel. Sie eignen sich perfekt für die zu erfüllende Aufgabe. Es kommt eben auf die konkrete Anwendung an.

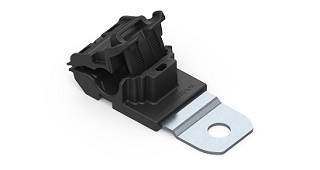

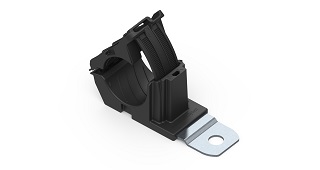

Die Ratchet P-Clamps bieten vielfältige Befestigungsmöglichkeiten und erleichtern die Anbringung an verschiedenen Oberflächen. Die Klemmen verfügen über ein selbstklebendes Fußteil, mit runden oder ovalen Löcher, welches Bolzen und Schrauben aufnehmen kann. Die Schellen sind stapelbar und verfügen über einen integrierten Kabelbindersattel, der die Befestigung weiterer Bündel ermöglicht. Darüber hinaus ermöglichen ihre Stahlmontageplatten verschiedene Installationswinkel und bieten somit eine große Flexibilität bei den Montagegraden. Ratchet P-Clamps eignen sich aufgrund ihrer robusten Bauweise und Materialbeschaffenheit ideal für den anspruchsvollen Einsatz im Innen- und Außenbereich.

Ratche P-Clamps sind mit einem Ratschenmechanismus ausgestattet, der die Klammer nach dem Anziehen arretiert, so dass eine geringe Anpassung der Spannung möglich ist und ein gleichmäßiger Halt gewährleistet wird. Herkömmliche P-Klemmen beruhen in der Regel auf einer festen oder einmaligen Einstellung, die ein erneutes Festziehen erforderlich machen kann, wenn sich die Kabel oder Schläuche verschieben.

Ratchet P-Clamps werden häufig in der Automobil-, Elektro- und Industriebranche verwendet, wo Kabel oder Schläuche angepasst werden müssen oder wo ein sicherer und zuverlässiger Halt erforderlich ist.

• Automobilindustrie: Kabelbaummanagement und Abgassystemmanagement
• Luft- und Raumfahrt: Ratchet P-Clamps sind entscheidend für die Befestigung von Elektro- und Kommunikationskabeln in Flugzeugen.
• Schiffsindustrie: Ratchet P-Clamps werden zur Befestigung von Kabeln und Rohrleitungen auf Booten und Schiffen verwendet.
• Industrieanlagen und Maschinen: Ratchet P-Clamps können Hydraulik- und Pneumatikschläuche in schweren Maschinen und Industrieanlagen sichern.
• Erneuerbare Energien: In Solaranlagen befestigen Ratchet P-Clamps Kabel und Leitungen an den Solarmodulen und Befestigungsstrukturen. Sie ermöglichen die Verlegung von Kabeln entlang von Solarsystemen mit einachsiger Ausrichtung.

Ratchet P-Klammern sind so konstruiert, dass sie Kabel, Drähte und andere Gegenstände sicher festhalten, und ihre Wirksamkeit hängt weitgehend von mehreren Faktoren ab, darunter die Qualität der Klammer, die Installationsmethode und die spezifischen Anforderungen der dynamischen Umgebung, in der sie verwendet werden. Regelmäßige Inspektion und Wartung sind ebenfalls wichtig, um dem Verschleiß entgegenzuwirken, der mit der Zeit auftreten kann. Bei sachgemäßer Verwendung und Einhaltung ihrer Spezifikationen können Ratchet P-Clamps Kabel und Drähte in dynamischen Umgebungen sicher halten.

Ratchet P-Clamps tragen durch ihr Design und ihre Funktion dazu bei, die Belastung der Kabel und mögliche Schäden im Laufe der Zeit zu verringern. Wenn sie richtig installiert und angezogen sind, halten sie Kabel oder Drähte fest an ihrem Platz und verhindern, dass sie sich innerhalb der vorgesehenen Wege bewegen oder vibrieren. Der Ratschenmechanismus ermöglicht ein präzises und gleichmäßiges Spannen der Kabel, wodurch die Kraft gleichmäßig verteilt wird und die Wahrscheinlichkeit lokaler Belastungspunkte verringert wird.
Bei vertikalen oder Überkopfinstallationen von Kabeln helfen die Ratchet P-Clamps, einen Kabeldurchhang zu verhindern, der zu Spannungen und Belastungen der darunter liegenden Kabel führen kann. Separat erhältliche Einsätze aus weichem Material passen genau in den Schellenkörper und bieten so erhöhten Schutz bei Anwendungen mit Bewegung, starken Vibrationen oder weichen Kabelbündeln.

Ratchet P-Clamps sind anpassungsfähige Lösungen, die sich an eine Vielzahl von Kabelformen und -größen anpassen lassen. Durch ihre Verstellbarkeit, die Verfügbarkeit in verschiedenen Größen und die Optionen für Polstermaterialien sind sie vielseitig für die Befestigung von runden, flachen, gebündelten oder unregelmäßig geformten Kabeln einsetzbar. Die Kabel werden unabhängig von ihrer Beschaffenheit automatisch in der Mitte der Klemme fixiert oder zentriert.
