Ohne entsprechenden Kabelschutz kann kein Kabel den heutigen Anforderungen in puncto Abriebfestigkeit, Zug- und Formbeständigkeit oder Schlagfestigkeit entsprechen. Kabelschutzschläuche müssen diesen Anforderungen gerecht werden und zusätzlich vor Schmutz, Feuchtigkeit und extremen Temperaturbelastungen schützen.
Kabelschutzschläuche und passendes Zubehör von HellermannTyton, wie z. B. Dichtungen, Tüllen und Verschraubungen, erfüllen nicht nur alle gängigen und standardisierten Normen, sie gehen weit über die geltenden Vorschriften hinaus.
Die Materialvariationen der Kabelschutzprodukte reichen von hochwertigen Kunststoff- und Metall-Kabelschutzschläuchen über Spiralschläuche, Wellrohre, Geflechtschläuche bis hin zu wiederverschließbaren und dadurch wiederverwertbaren Gewebeschläuchen. Auch flexible Materialien mit flammhemmenden Eigenschaften und mechanischer Kabelschutz zählen zum Produktportfolio.
Während Kabelschutz im Anlagen- und Maschinenbau hohe mechanische Schlagfestigkeit und Abriebbeständigkeit erfordert, muss ein Kabelschutzschlauch, der in öffentlichen Gebäuden oder in Schienenfahrzeugen eingesetzt wird, höchste Brandschutzauflagen erfüllen und dazu noch halogenfrei sein.
Die Anforderungen im Bereich Kabelschutz werden zunehmend komplexer. Um das Bündelgut unter verschiedensten Bedingungen optimal zu schützen, müssen Kabelschutzschläuche wichtige Eigenschaften besitzen, wie beispielsweise:
HellermannTyton ist einer der führenden Hersteller von Produkten zum Bündeln, Befestigen, Schützen, Kennzeichnen und Verarbeiten von Kabeln und Leitungen sowie deren Anschlusskomponenten. So entwickeln wir für unsere Kunden innovative Lösungen für den Bereich Kabelschutz, die Ihrem spezifischen Anforderungsprofil entsprechen.
Zum Portfolio zählen folgende Produktlösungen:
HelaGuard Kabelschutzschläuche und Verschraubungen aus KunststoffEin umfangreiches Programm an Kabelschutzschläuchen (Wellrohren) aus PA6, PA6 flammhemmend, PA12 und PP sowie das doppelt geschlitzte HG-DC für die nachträgliche Montage. Eine große Auswahl an IP66- und IP68/IP69k-Verschraubungen in diversen Ausführungen (gerade, 90°, 45°, T-förmig, Y-förmig und Flansch), mit metrischen und PG-Gewinden, optional mit extern oder intern drehendem Messinggewinde oder mit Zugentlastung und Kabelabdichtung.
HelaGuard Kabelschutzschläuche und Verschraubungen aus MetallVielseitig einsetzbare flexible Kabelschutzschläuche aus galvanisiertem Stahl sowie SS316 (V4A) Edelstahl mit hoher Druck-, Zug- und Schlagfestigkeit. Verschraubungen aus vernickeltem Messing und SS316 (V4A) Edelstahl (metrisch und PG) mit starren und drehenden Gewinden.
HelaGuard Kabelschutzschläuche aus Metall mit KunststoffmantelFlexible Kabelschutzschläuche aus Metall mit PVC, PA6 und Polyolefin (PO) Mänteln mit hoher Druck-, Zug- und Schlagfestigkeit. Verschraubungen mit Schutzart IP54 aus vernickeltem Messing (metrisch und PG) mit starren und drehenden Gewinden sowie Kompressionsverschraubungen mit Schutzart IP65 (metrisch und PG) mit hervorragender Zugfestigkeit und starren und drehenden Gewinden.
HelaGuard Kabelschutzschläuche aus Stahl, flüssigkeitsdichtFlexible Kabelschutzschläuche aus Stahl mit glatten Mänteln aus PVC und thermoplastischen Elastomer bieten hohe Druck-, Zug- und Schlagfestigkeit. Kompressionsverschraubungen mit Schutzart IP68/IP69k aus vernickeltem Messing (metrisch und PG) mit hervorragender Zugfestigkeit. Das System ist für den Außeneinsatz geeignet.
HelaGuard PSR und PSRSC Spiralverstärkte PVC-Kabelschutzschläuche und VerschraubungenHochflexible PVC-Kabelschutzschläuche mit Spiralverstärkung aus Hart-PVC, innen glatt (PSRSC-Kabelschutzschläuche haben auch eine glatte Außenwand). Zu dem Verschraubungsprogramm gehören gerade und 90°-Ausführungen aus PA66 (IP66 und IP67), Messing vernickelt (IP66, IP67, IP68 und IP69k) und Edelstahl 316, V4a (IP66, IP67, IP68 und IP69k).
HelaGuard Zubehör für KabelschutzschläucheEine große Auswahl an Schellen, Verbindern, Gegenmuttern, Dichtungsscheiben, Endverschlüssen und Konvertern zur Nutzung in Verbindung mit verschiedenen HelaGuard-Kabelschutzschläuchen.
FlexiGuard Kabelschutzschläuche und VerschraubungenHochflexible Kabelschutzschläuche aus hochwertigem PVC und einem kunststoffummantelten Federstahldraht. Verschraubungen mit Schutzart IP54, metrisch und PG-Gewinden oder alternativ mit Halter. Der Kabelschutzschlauch FlexiGuard wird im Schaltschrank- und Anlagebau eingesetzt.

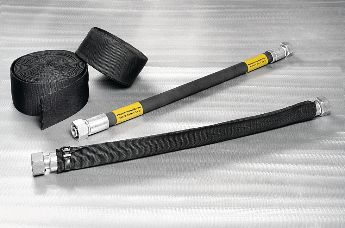

Kabelschutzschläuche für extreme BedingungenCTT NSA 935805-konforme PTFE-Kabelschutzschläuche mit exzellentem Widerstand gegen beinahe alle Chemikalien sowie sehr hohe und niedrige Temperaturen, sehr gute Zugfestigkeit und sehr gute Ermüdungsbeständigkeit. Die CTT-Kabelschutzschläuche schützen vor sehr hohen und niedrigen Temperaturen, Flammen, Feuchtigkeit, Korrosion, Vibration und Abrieb.
Kabelmanagementsystem Helawrap zum KabelschutzDas Helawrap Kabelmanagementsystem ist die ideale Lösung zum Bündeln, Schützen und Befestigen von Kabeln und Leitungen. Das Helawrap Aufziehwerkzeug ermöglicht die schnelle und einfache Bündelung von Kabeln und Leitungen. Mit Hilfe der Helawrap Zubehörteile kann Helawrap an Tischen oder Schränken befestigt werden.
Spiralschläuche zum KabelschutzSpiralschläuche werden zur Kabelbündelung und zum Kabelschutz eingesetzt. HellermannTyton Spiralschläuche werden in vielen verschiedenen Größen, Farben und Materialien angeboten.
Kabelbündelhalter zum Kabelschutz in Schaltschränken und SchaltanlagenVerdrahtungskanäle und Kabelbündelhalter der HelaDuct Serie kommen in Schaltschränken und Schaltanlagen zum Einsatz. Neben den Verdrahtungskanälen aus PVC und halogenfreiem PC/ABS bietet HellermannTyton auch Zubehör zur Kanalbefestigung und Tragschienen an.

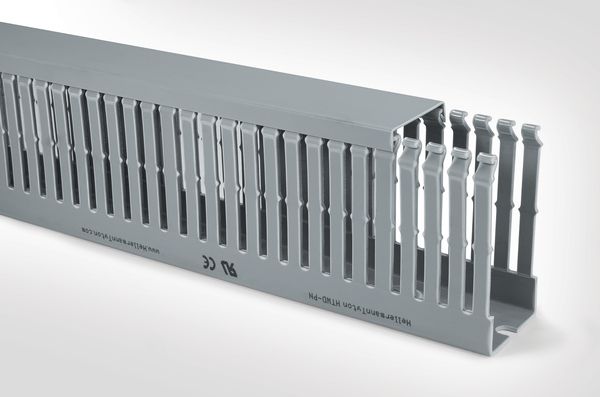

Verdrahtungskanäle und ZubehörVerdrahtungskanäle, auch halogenfrei, sowie Zubehör zur Kanalbefestigung an Hutschienen und Befestigungsmaterial für Kabel und Leitungen. Verdrahtungskanäle aus PVC mit schmalen (PN) und mit breiten Stegen (PW) sowie in DIN-Abmessungen (PD). Halogenfreie Verdrahtungskanäle aus PC/ABS (HTWD-HF) in DIN-Abmessungen und metrischen Abmessungen, erfolgreich nach den gängigen Bahnnormen geprüft.
Geflechtschläuche und Gewebeschläuche zum KabelschutzGeflechtschläuche zum Abrieb- und Kabelschutz aus Polyamid 6.6 (PA66) und Polyester (PET), auch in Kombination mit verzinntem Kupfer zur EMV-Abschirmung. Gewebeschläuche, wie der wiederverschließbare Kabelschutz HELAHOOK mit Klettverschluss oder der selbstschließende Kabelschutzschlauch Helagaine Twist-In, sind optimal geeignet für den Abriebschutz an bereits installierten Kabeln und Leitungen.
KantenschutzEdgeGuard aus Polyvinylchlorid (PVC) zur Anwendung auf geraden Blechkanten und Flexiform Kantenschutz aus Polyethylen (PE), Polyamid (PA) oder Polytetrafluorethylen (PTFE) zur Anwendung in Blechdurchschnitten und Stanzausgängen.
Tüllen zum KabelschutzKnickschutztüllen, Durchführungstüllen, Schnurschutztüllen, Schutzkappen und Winkeltüllen für eine Vielzahl von Durchmessern und Anwendungen.

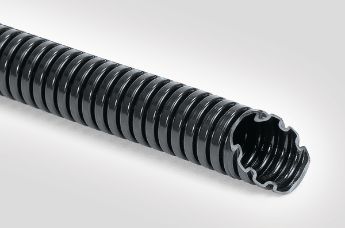

Der sehr flexible Kabelschutzschlauch HG-SW ist das Standardwellrohr für die industrielle Anwendung. Er hat eine lange Lebensdauer, eine gute Abriebfestigkeit, ist hochschlagfest und formbeständig. Darüber hinaus ist der Kabelschutzschlauch sehr gut beständig gegen Lösungsmittel und Öle.
Der Kabelschutzschlauch verfügt über eine niedrige Rauchgasdichte, eine niedrige Toxizität und ist halogen-, schwefel- und phosphorfrei. Die Farbe grau (RAL 7031) ist auf Anfrage erhältlich.
Häufig verwendet in folgenden Bereichen:
Das leichte, flexible Wellrohr HG-LW zeichnet sich durch sein geringes Gewicht und einen kleinen Biegeradius aus. Er hat eine lange Lebensdauer, ist extrem flexibel und ideal für geringere mechanische Belastungen geeignet. HG-LW ist hochschlagfest und formbeständig, sehr gut beständig gegen Lösungsmittel und Öle sowie halogen-, schwefel- und phosphorfrei.
Dieser Kabelschutzschlauch aus Kunststoff ist sehr flammhemmend (UL94 V0), hat eine niedrige Rauchgasdichte und Toxizität, ist sehr flexibel und hat eine lange Lebensdauer. Er ist abrieb- und hochschlagfest sowie formbeständig. Zudem ist dieser Kabelschutzschlauch sehr gut beständig gegen Lösungsmittel und Öle sowie halogen-, schwefel- und phosphorfrei. Aufgrund der EN45545-2 Zulassung ist dieser Schlauch besonders für den Einsatz im Schienenfahrzeugbau geeignet.
Häufig verwendet in folgenden Bereichen:

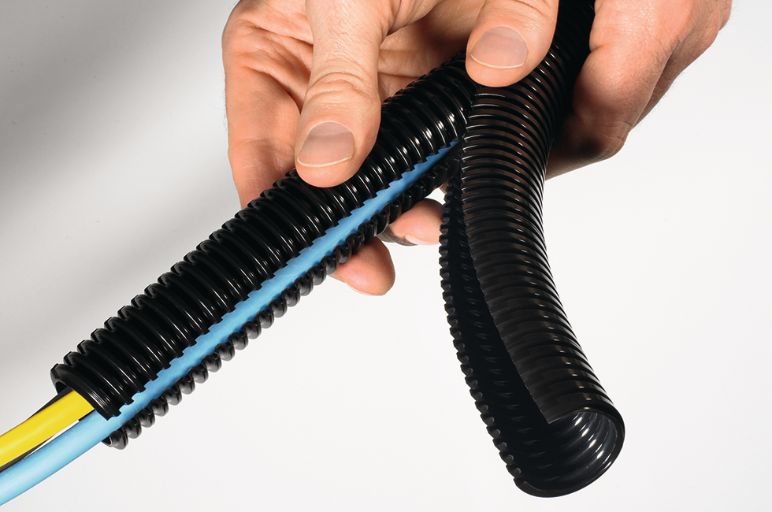

Der doppelt geschlitzte Kabelschutzschlauch HG-DC ist geeignet für den nachträglichen Einbau. Er ist wiederöffenbar. Die Kabel werden seitlich eingezogen. Der Kabelschutzschlauch verfügt über eine hohe Abriebfestigkeit, ist halogen-, schwefel- und phosphorfrei.
Häufig verwendet in folgenden Bereichen:
Dieser Kabelschutzschlauch wird überall dort eingesetzt, wo ein nachträglicher Einbau erforderlich ist.

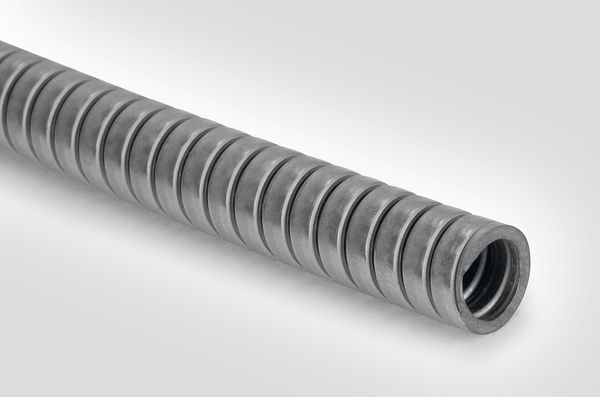

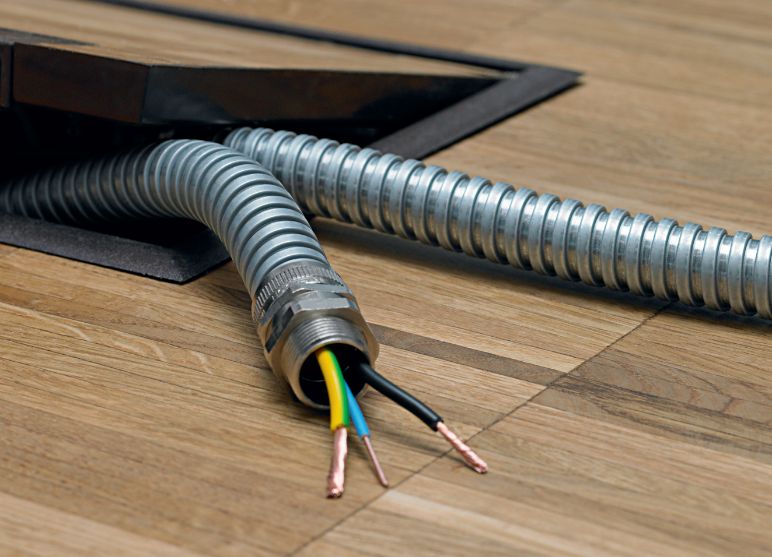

Vielseitig einsetzbarer hochflexibler Kabelschutzschlauch aus Stahl mit hoher Druck-, Schlag- und Zugfestigkeit. Für die Anwendung bei Unterflur-Verdrahtungen in Büros und Daten-Zentren sowie zum Schutz von hydraulischen oder pneumatischen Leitungen.
Dieser Kabelschutzschlauch aus Stahl kann überall dort eingesetzt werden, wo hoher mechanischer Schutz gefordert ist.

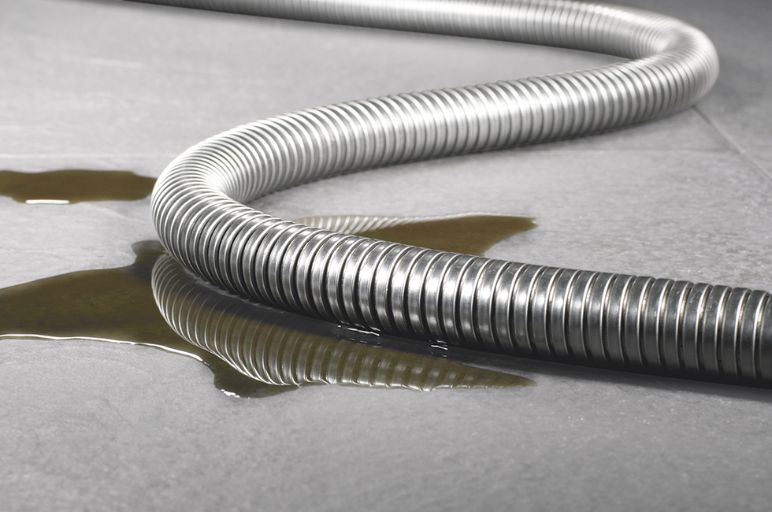

Korrosionsbeständiger, hochflexibler Kabelschutzschlauch aus hochwertigem Edelstahl 316 (V4A). Er verfügt über eine sehr gute Rost- und Korrosionsbeständigkeit sowie über eine hohe Druck- und Zugfestigkeit.
Häufig verwendet in folgenden Bereichen:
Dieser Kabelschutzschlauch aus Metall eignet sich zum Schutz bei aggressiven Umweltbedingungen.

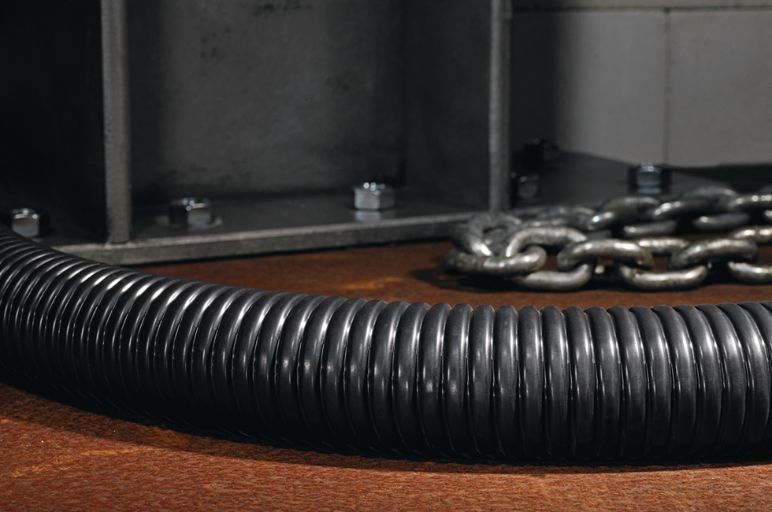

Der flexible Kabelschutzschlauch aus galvanisiertem Stahl mit PVC-Mantel hat eine hohe Druck-, Schlag- und Zugfestigkeit, ist hochflexibel und flüssigkeitenundurchlässig. Dieser Kabelschutzschlauch verfügt über eine gute Beständigkeit gegenüber Laugen, Säuren und Chemikalien.
Häufig verwendet in folgenden Bereichen:

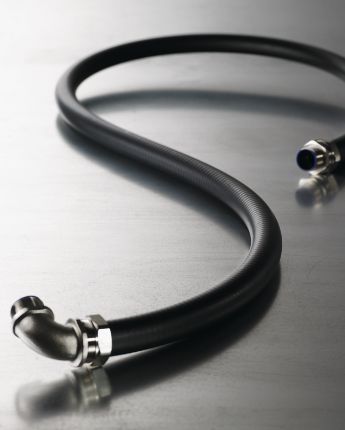

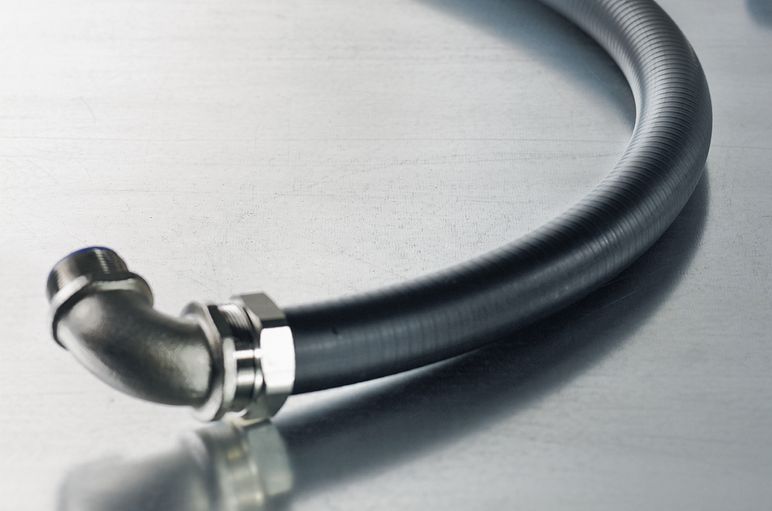

Flexibler Kabelschutzschlauch aus galvanisiertem Stahl mit glattem Außenmantel. Er erfüllt die Schutzklassen IP66, IP67, IP68 und IP69k. Der Kabelschutzschlauch ist flüssigkeitsdicht, verfügt über eine hohe Druck-, Schlag- und Zugfestigkeit und eine gute Flexibilität.
Er hat einen glatten Außenmantel, der beim Biegen keine Falten bildet. Darüber hinaus ist dieser Kabelschutzschlauch beständig gegen Öle, Fette, Benzin und Säuren.
Dieser Kabelschutzschlauch eignet sich für den Einsatz in Maschinenwerkzeugen sowie für die Anwendung bei Außeninstallationen, die flüssigkeitsdicht sein müssen.
Um zukünftig industriellen Anwendungen im Bereich Kabelschutz noch besser gerecht werden zu können, hat HellermannTyton sein Kabelschutzschlauch-Portfolio um ein hochqualitatives Schutzsystem aus PVC erweitert.

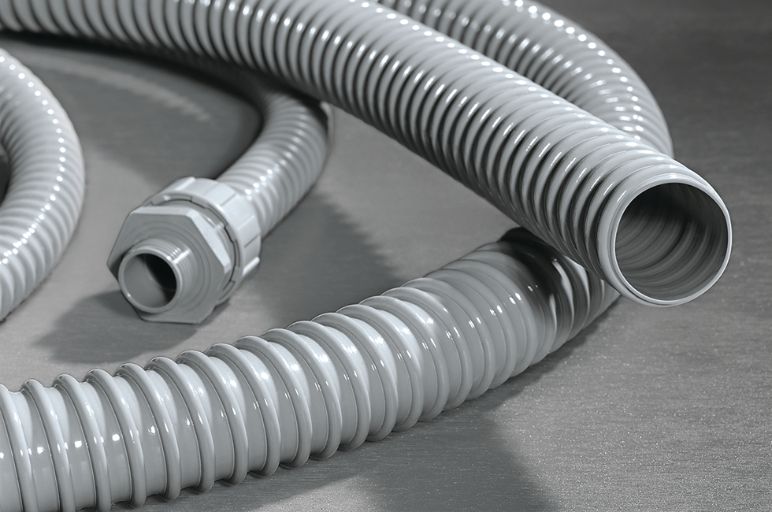

Die PSR-Serie ist ein rundum stimmiges Produktpaket bestehend aus spiralverstärkten und hochflexiblen PVC-Kabelschutzschläuchen sowie aus Kunststoff- und Metallverschraubungen in diversen Ausführungen. Die Kabelschutzschläuche PSR ermöglichen durch ihre glatte Innenwand ein einfaches Einführen von Kabeln.

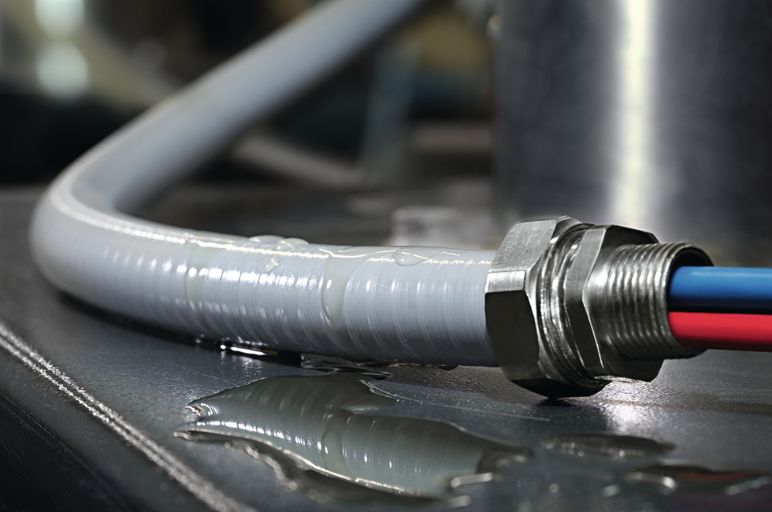

Der PSRSC-Kabelschutzschlauch mit glatter Innen- und Außenwand lässt sich zudem einfacher reinigen und eignet sich dadurch auch für den Einsatz in der Lebensmittelindustrie. Neben den PSR-Kabelschutzschläuchen bietet das neue Schutzsystem auch die dazugehörigen Verschraubungen.
Für den Einsatz mit PSRSC-Kabelschutzschläuchen stehen Verschraubungen aus Messing und Edelstahl (SS316) zur Verfügung, welche die Schutzklassen IP66, IP67, IP68 und IP69k erfüllen. Durch unterschiedliche Formen und Gewindetypen eignen sich die Verschraubungen für viele verschiedene Anwendungsbereiche.

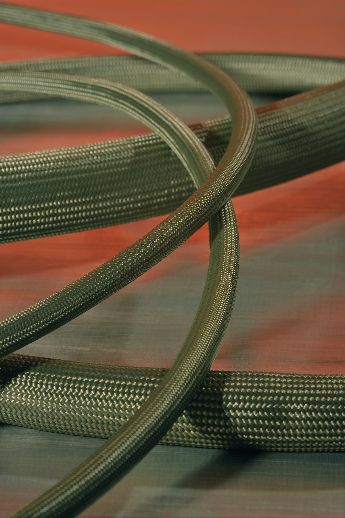

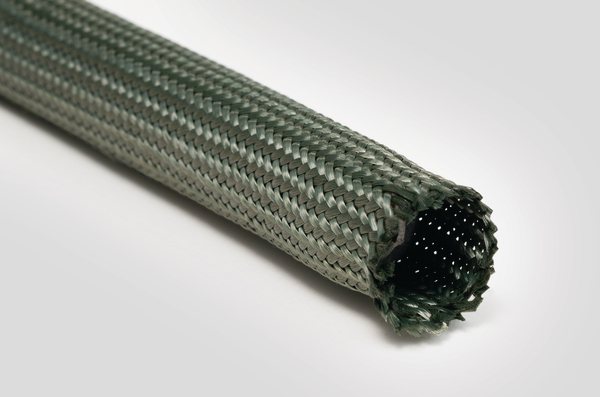

Kabelschutzschläuche Helagaine HEGMAN und HEGMANWO (Geflechtschläuche) sind flexible und nicht entflammbare Kabelschutzschläuche (Geflechtschläuche), die aus Meta-Aramidfasern (NOMEX®) hergestellt werden. Die hohe Dehnbarkeit des Geflechts ermöglicht eine einfache Montage, auch bei großen Längen und bereits montierten Steckverbindern.
Die Kabelschutzschläuche Helagaine HEGMAN und HEGMANWO bieten optimalen mechanischen Schutz für Kabelsätze unter extremsten Umweltbedingungen, wie Feuer, hohen Temperaturen und Abrieb.

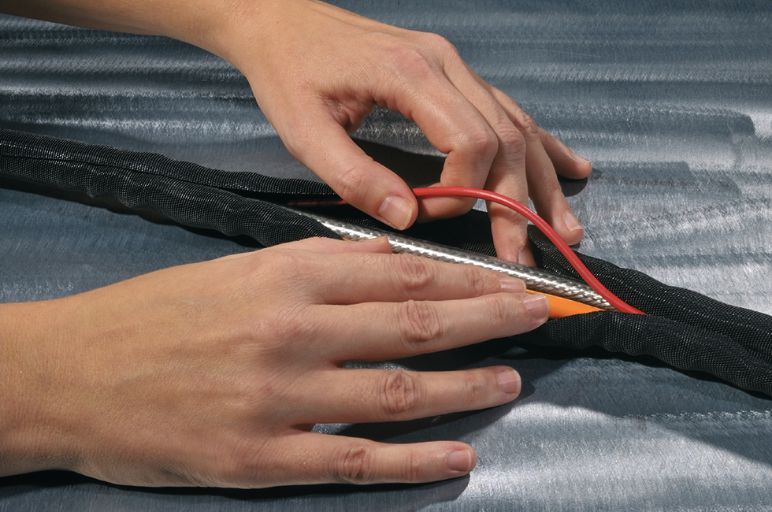

Helagaine Twist-In ist ein selbstschließender Kabelschutzschlauch (Gewebeschlauch) aus Polyestergarn. An der geschlitzten Längsseite lassen sich Kabel und Leitungen leicht in den Schlauch einführen.
Durch seine Struktur wickelt sich dieser Kabelschutzschlauch wie von selbst um die Kabel und schließt sie sicher in seinem Inneren ein. Somit kann der Kabelschutzschlauch Helagaine Twist-In nicht nur schnell und unkompliziert an bereits montierten Kabeln angebracht werden, sondern deckt auch mit nur wenigen Durchmessern einen breiten Anwendungsbereich ab.
Häufig verwendet in folgenden Bereichen:

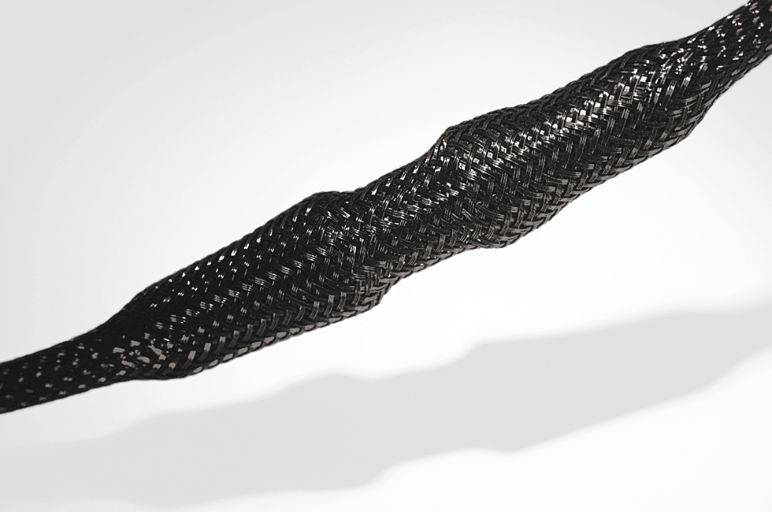

Die flexiblen Helagaine-HEGP-Geflechtschläuche aus Polyester bieten eine gute Abriebfestigkeit und sind leicht aufziehbar. Sie sind nach dem Scherenprinzip gewebt. Beim Zusammenstauchen weitet sich dieser Kabelschutzschlauch und beim Auseinanderziehen reduziert sich der Durchmesser.
Neben einem hohen Deckungsgrad von ca. 81% lassen sich Helagaine-HEGP-Schutzschläuche durch ihre gute Dehnbarkeit leicht überstreifen. Um einen optimalen Sitz zu gewährleisten, gibt es diese Schutzschläuche in 13 verschiedenen Größen mit einem Anwendungsdurchmesser von 1 mm bis 66 mm.
Häufig verwendet in folgenden Bereichen:
Anwendung finden die Kabelschutzschläuche Helagaine-HEGP in verschiedensten industrien, um einen Temperaturstau zu vermeiden. Er erfüllt die strengen Anforderungen nach EN45545-2.

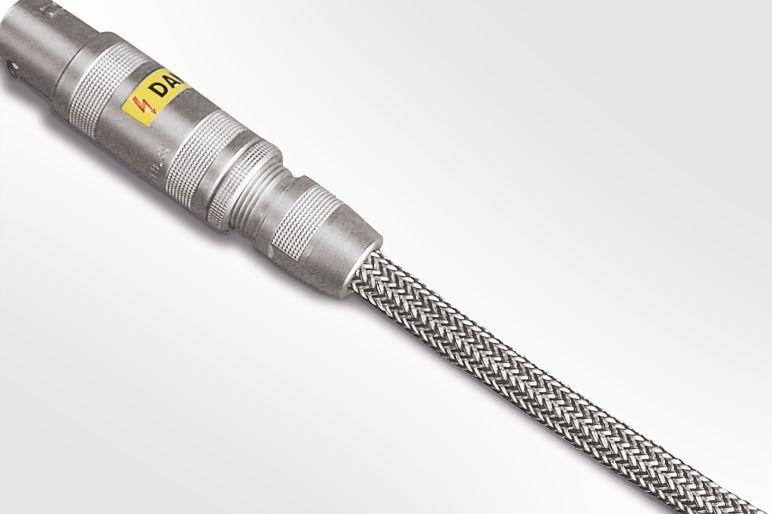

Die patentierte Zusammensetzung des HEGEMIP-Geflechtschlauches aus verzinntem Kupfer- und Polyestergarn schützt vor elektromagnetischen Wellen und dient zur sicheren Bündelung von Kabeln. Der besondere Materialmix dieses Kabelschutzschlauchs aus Kupfer und Polyester gewährleistet einen optimalen Abriebschutz nach innen und außen.
Anders als reine Metallgeflechte lässt sich der Kabelschutzschlauch Helagaine-HEGEMIPV0 selbst bei beengten Platzverhältnissen problemlos verlegen, ohne dass Knicke und Brüche des Metalls entstehen. Daher sind diese Kabelschutzschläuche für Anwendungen mit viel Bewegung und wenig Platz besonders geeignet.
HEGEMIP erfüllt die Anforderungen der internationalen EMI-Norm CISPR25 (10 kHz bis 1 GHz). Der Kabelschutzschlauch HEGEMIP ist selbstverlöschend nach UL94 V2.
Kabelschutzschläuche Helagaine-HEGEMIP (Geflechtschläuche) werden zum Schutz von hochempfindlicher Elektronik eingesetzt – unter anderem in diesen Branchen:

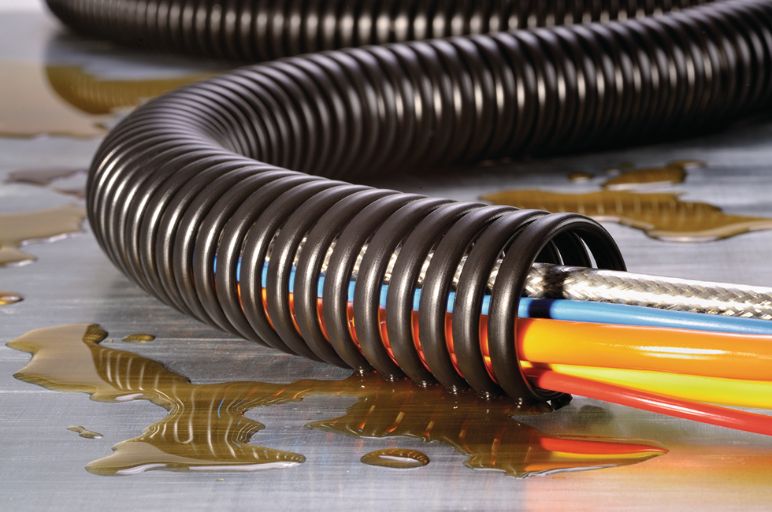

Die Vorteile von Kabelschutzschläuchen der Serie SPS liegen in der robusten Qualität, der hohen Widerstandsfähigkeit gegenüber mechanischen Einflüssen und der sehr guten Ölbeständigkeit. Zusätzlich bieten SPS-Spiralschläuche eine extrem hohe Abriebfestigkeit. Gerade die größeren Innendurchmesser von 10 mm bis zu 50 mm ermöglichen den Schutz von Leitungen mit größerem Durchmesser.
Kabelschutzschläuche der Serie SPS sind besonders für den Einsatz in Bereichen geeignet, in denen neben einer hohen Abriebfestigkeit ein großer Leitungsdurchmesser verlangt wird, wie z. B.:
Der im U-Profil offen gezahnte, hochflexible Kantenschutz Flexiform wird einfach an der Blechkante aufgelegt und ohne Verkleben "Pass-auf-Stoß" verarbeitet. Mit der eng anliegenden Formschiene des Flexiform-Kantenschutzes wird ein optisch sauberer, mechanischer Kabelschutz erzielt.

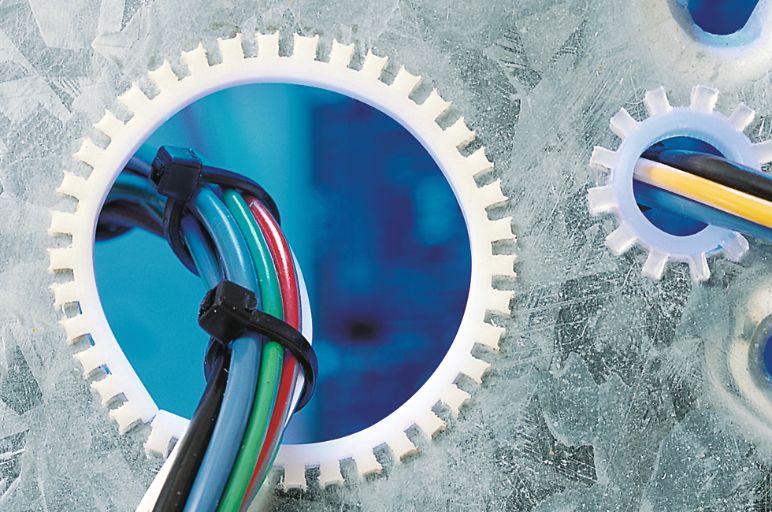

Zum Schutz von Kabeln oder Leitungen, die durch Blechdurchschnitte oder hartkantige Stanzausgänge im Chassis- oder Gerätebau geführt werden müssen, wird der Flexiform-Kantenschutz eingesetzt.
Die schraubbaren Kabelbündelhalter Heladuct Flex eignen sich zur platzsparenden, übersichtlichen Kabel- und Leitungsführung. Auf der ganzen Länge können Leitungen verzweigt werden. Durch ihre hohe Flexibilität ist eine Installation auch bei einem Neigungswinkel von 90° und höher möglich.
Die selbstklebende Variante (SK) lässt sich zusätzlich mit einem Klebestreifen schnell und bequem fixieren. Die hochwertige, geschäumte Klebeschicht gleicht Unebenheiten des Untergrundes aus und überzeugt vor allem auf pulverlackbeschichteten Oberflächen.
Eingesetzt wird Heladuct Flex zum Kabelschutz in Schalt- und Steuerschränken, aber auch in der Möbelindustrie, wo Leitungen schnell und ohne Beeinträchtigung der Optik geführt werden sollen.
Kabelschutz dient dem Schutz von Kabeln vor mechanischen Beschädigungen, Umweltgefahren und unbeabsichtigten Störungen. Die Umsetzung von Kabelschutzmaßnahmen trägt dazu bei, die Zuverlässigkeit, Langlebigkeit und Sicherheit von Kabelsystemen zu gewährleisten. Der Kabelschutz kann auf verschiedene Arten von Kabeln angewandt werden, und es gibt verschiedene Methoden des Kabelschutzes, wie z. B. physischer Schutz (Kabelrinnen, Kabelkanäle und -rohre), Verlegung und Unterstützung ( Kabelkanäle, Kabelbinder, Klemmen und Halterungen).
Insgesamt ist der Kabelschutz wichtig für die Aufrechterhaltung eines zuverlässigen und sicheren Ablaufs, die Verlängerung der Lebensdauer von Kabeln, die Reduzierung von Ausfallzeiten und den Schutz von Daten- und Kommunikationssystemen. Er ist ein wesentlicher Aspekt der Infrastrukturgestaltung und -wartung in verschiedenen Branchen.
Kabelschutz ist in einer Vielzahl von Branchen von Vorteil, in denen Kabel für die Energieübertragung, die Datenübertragung und die gesamte Kommunikationsinfrastruktur verwendet werden. Dazu gehören: Bauwesen und Infrastruktur, Stromerzeugung und -verteilung, Telekommunikation und Rechenzentren, Öl und Gas, Produktion sowie der Transportsektor.
Kabelschutzsysteme sind so konzipiert, dass sie einen physischen Schutz gegen verschiedene Umweltfaktoren bieten, die Kabeln schaden können, z. B. Feuchtigkeit, Chemikalien, Öle, ätzende Stoffe, mechanische Belastungen und extreme Temperaturen. In korrosiven Umgebungen, wie z. B. in Küstengebieten mit hohem Salzgehalt oder in chemischen Verarbeitungsbetrieben, müssen die Kabel geschützt werden, damit sie nicht mit der Zeit Schaden nehmen. In solchen Szenarien werden in der Regel Kabelschutzlösungen aus korrosionsbeständigen Materialien wie Edelstahl oder PVC verwendet.
Beim Entfernen von Kabelschutzvorrichtungen ist Vorsicht geboten, um eine Beschädigung der Kabel oder der darunter liegenden Leitungen zu vermeiden. Wie Sie den Kabelschutz sicher entfernen können, hängt von der Art des Schutzes ab, der verwendet wird. Um z. B. Kabelschutzschläuche zu entfernen, lösen Sie einfach alle Klett- oder Klebeverschlüsse und schieben den Schlauch von den Kabeln. Um Kabelkanäle zu entfernen, müssen Sie die Halterungen oder Klammern lösen, mit denen sie befestigt sind, und dann die Kanäle von den Kabeln schieben.
Der Schutz von Kabeln vor Nagetieren ist wichtig, um Schäden und Sicherheitsrisiken zu vermeiden. Nagetiere wie Ratten und Mäuse neigen von Natur aus dazu, verschiedene Materialien, darunter auch Kabel, anzunagen, was zu kostspieligen Reparaturen oder Unterbrechungen der Dienste führen kann. Um dies zu verhindern, können Sie die folgenden Maßnahmen ergreifen:
