Befestigungsbinder für Kanten, außenverzahnt, ∅1.0-35.0mm, schwarz, 500ST
Art.-Nr. 156-00016 | T50SOSEC20-PA66HS/PA66HIRHS-BK | Details

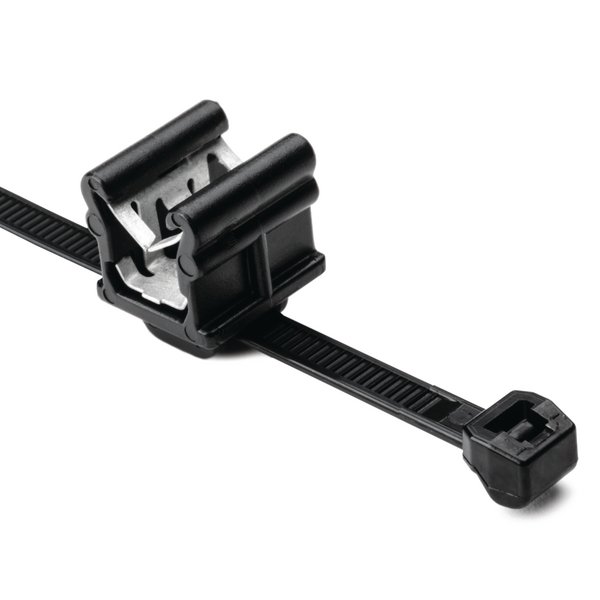

Edge Clip lässt sich leicht an Kunststoff- und Metallblechen anbringen, ohne dass eine Montagebohrung erforderlich ist

2-teiliger Kabelbinder mit EdgeClip, vormontiert
Der Kopf des Binders kann in die optimale Bündelposition gebracht werden
Für Bündeldurchmesser ab 1 mm
Für Kanten von 3 - 6 mm

Online nicht verfügbar

Fragen Sie Ihr individuelles Angebot an

Angebot anfragen

Händler in der Nähe

Auf die Merkliste

Downloads CAD-Download

Weitere Produkte in dieser Produktgruppe:

Befestigungsbinder 2-teilig zur Kantenbefestigung, 3,0 - 6,0 mm >

Basisdaten

Anwendung	Elemente aus der EdgeClip-Serie sind eine sehr gute Alternative überall dort, wo Lochbohrungen und Schweißbolzen nicht realisierbar und Kleber aufgrund höherer Temperaturen nicht einsetzbar sind. Anwendung findet die EdgeClip-Familie zur Bündelung und Befestigung von Kabelbäumen und Schläuchen überwiegend in der Automobil-, Bau- und Elektroindustrie.
Ausführung	außenverzahnt
Befestigungsart	Edge Clips
Besonderheiten	formschlüssiges Abbündeln
Bestell Typ	156-00016

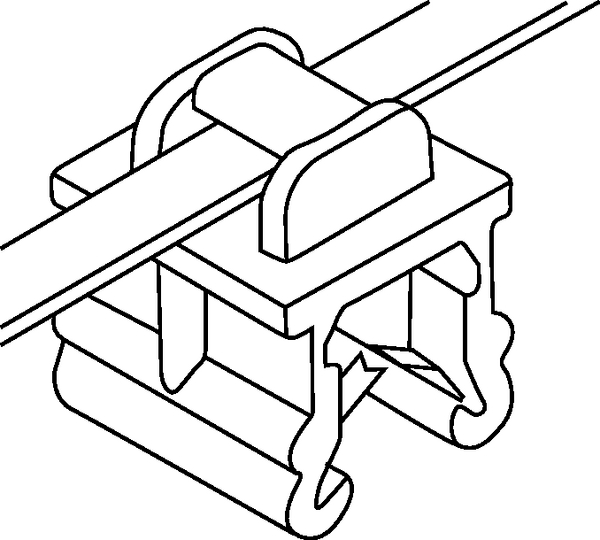

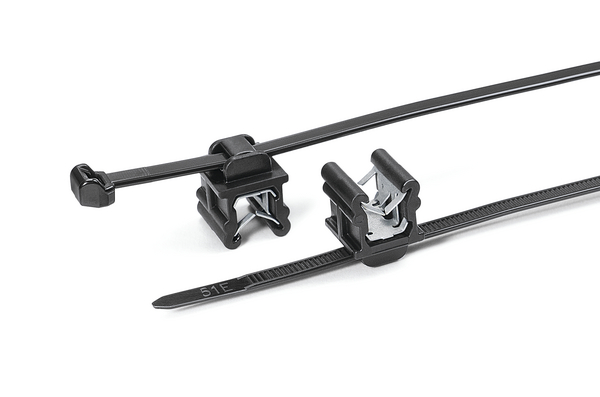

Bezeichnung	Diese EdgeClips sind mit "innen" oder "außen" gezahnten Bändern erhältlich und werden einfach auf eine Kante mit Dicken von 3,0 bis 6,0 mm gedrückt. Die hohen Abzugskräfte sind auf die integrierte Metallklemme zurückzuführen. Verschiedene Edge Clip-Variationen sind verfügbar. In einer Version können Kabel parallel zur Kante verlegt werden, in einer anderen Version kann die Installation in einem Winkel von 90 Grad zur Kante erfolgen. Der Clip wird einfach von Hand aufgeschoben und von der integrierten Metallklammer festgehalten. Es ist kein Befestigungsloch notwendig. In Kombination mit den Außenverzahnungen (OS), die speziell zum Schutz der Kabel vor Abrieb und Verschleiß entwickelt wurden, bietet die Edge-Clip-Familie eine hervorragende Befestigungslösung
Farbe	Schwarz (BK)
Fußteil	Polyamid 6.6 schlagzäh modifiziert, hitzestabilisiert (PA66HIRHS)
Inhalt	500ST
Inhalt per	Beutel
Kabelbinder	Polyamid 6.6 hitzestabilisiert (PA66HS)
Kurzbeschreibung	Befestigungsbinder 150x4,6 mm, 2-teilig, hitzestabil, schlagzäh, schwarz
Lösbarer Verschluss	Nein
Material	Polyamid 6.6 hitzestabilisiert (PA66HS), Polyamid 6.6 schlagzäh modifiziert, hitzestabilisiert (PA66HIRHS)
Position Beschriftungsfläche	ohne
Produktbezeichnung	T50SOSEC20-PA66HS/PA66HIRHS-BK
Produktfamilie	EdgeClip-Familie, 3,0 - 6,0 mm, Aufnahme oben
Produktgruppe	Befestigungsbinder 2-teilig zur Kantenbefestigung, 3,0 - 6,0 mm
Typ	T50SOSEC20

Technische Daten

Blechstärke	3.0 - 6.0mm
Breite (W)	4.6mm
Breite (W2)	14.0mm
Bündel ∅	1.0-35.0mm
Bündel ∅ max.	35.0mm
Bündel ∅ min.	1.0mm
Dicke (T)	1.3mm
Gewicht pro Einheit (netto)	0.003112kg
Höhe (H)	1.3mm
Höhe (H2)	17.8mm
Länge (L)	150.0mm
Länge (L2)	14.8mm
Mindesthaltekraft	225N
für Blechstärke min - max	3 - 6 mm
für Blechstärke min - max	0.1 - 0.2 "

Downloads

Zulassungen und Spezifikationen

Betriebstemperatur	-40 °C bis +105 °C
Betriebstemperatur Fußteil	-40 °C bis +105 °C
Brandschutzeigenschaften	UL94 HB
CE konform	Nein
ELV konform	Ja
Gefahrgut	Nein
ROHS konform	Ja
UL Listung	Nein
UL Listung (gültig in USA)	Nein
UL anerkannt	Nein
UL anerkannt (gültig in USA)	Nein
UV-beständig	Nein
Zertifiziert nach CSA	Nein
Zulassungen/Normen

Logistik und Verpackungsdaten


EAN / GTIN	4031026240787
Mindestbestellmenge	500
Ursprungsland	DE
Verpackung 1 - Beschaffenheit	Beutel
Verpackung 1 - Breite, gefüllt (m)	0.32m
Verpackung 1 - Gewicht (kg)	1.585135kg
Verpackung 1 - Höhe (m)	0.08m
Verpackung 1 - Länge (m)	0.35m
Verpackung 1 - Menge	500
Verpackung 1 - Volumen (m³)	0.00896m³
Verpackung 3 - Beschaffenheit	Box
Verpackung 3 - Breite (m)	0.386m
Verpackung 3 - Gewicht (kg)	13.50108kg
Verpackung 3 - Höhe (m)	0.368m
Verpackung 3 - Länge (m)	0.584m
Verpackung 3 - Menge	4000
Verpackung 3 - Volumen (m³)	0.083m³
Verpackung 4 - Beschaffenheit	Palette
Verpackung 4 - Breite (m)	0.8m
Verpackung 4 - Gewicht (kg)	183.0kg
Verpackung 4 - Höhe (m)	1.248m
Verpackung 4 - Länge (m)	1.2m
Verpackung 4 - Menge	48000
Verpackung 4 - Volumen (m³)	1.198m³
Zollwarentarif Nr.	39269097
