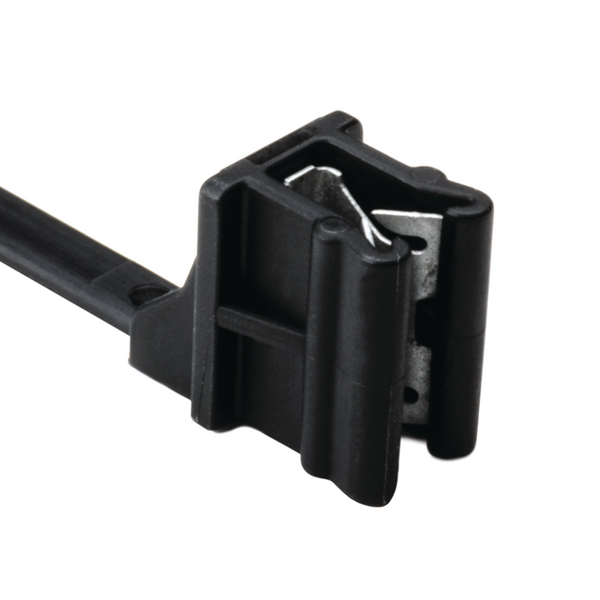

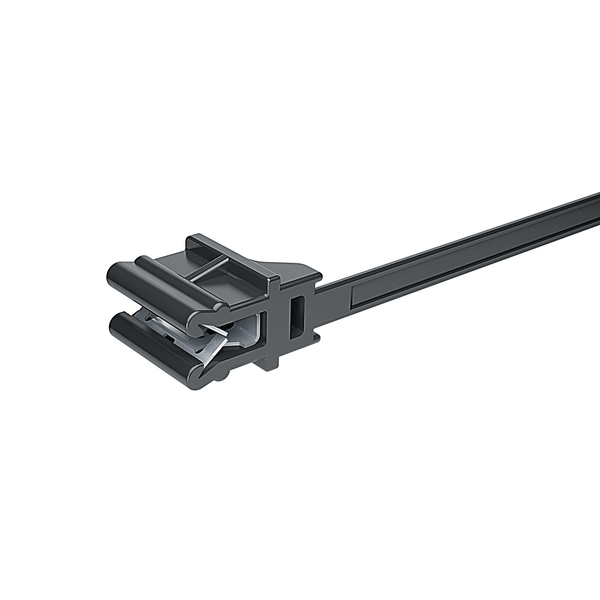

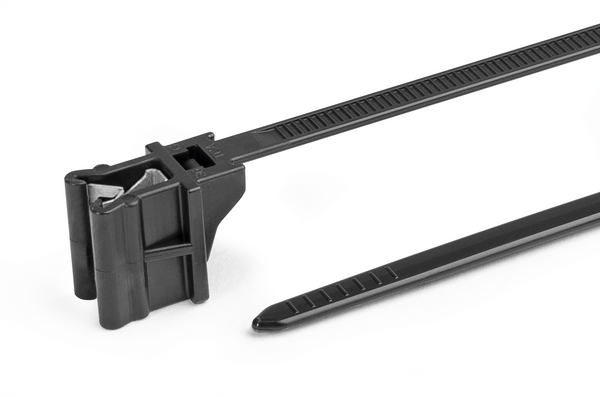

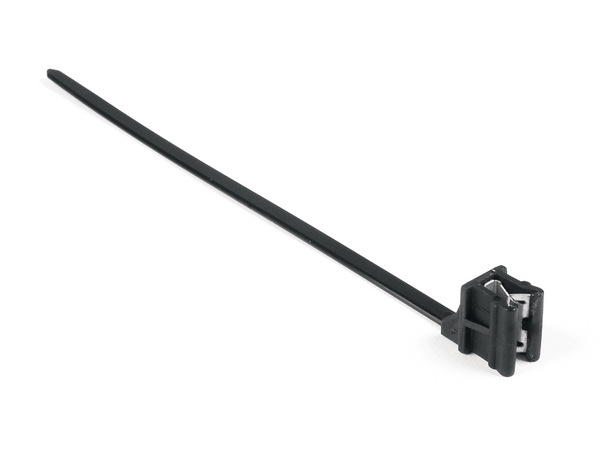

Befestigungsbinder für Kanten, außenverzahnt, ∅1.0-35.0mm, schwarz, 500ST
Art.-Nr. 148-00200 | T50SOSEC12E-PA66HS-BK | Details

Edge Clip lässt sich leicht an Kunststoff- und Metallblechen anbringen, ohne dass eine Montagebohrung erforderlich ist

Montage durch einfaches Aufschieben per Hand
Für Kanten von 1 - 3 mm, 3 - 6 mm, 4 - 6 mm oder 6 - 8 mm

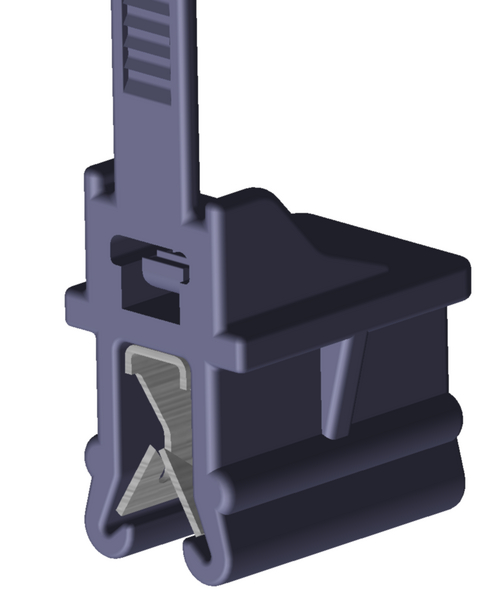

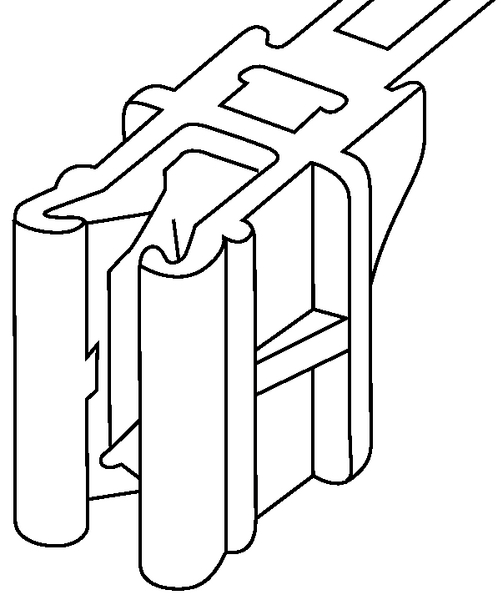

Integrierte Metallklammer hält den Clip fest auf der Kante
Metallklammer besteht aus speziell beschichtetem Federstahl
Eignet sich, wenn weder Bohrung noch Kleber eingesetzt werden können

Jetzt online kaufen

Fragen Sie Ihr individuelles Angebot an

Angebot anfragen

Händler in der Nähe

Auf die Merkliste

Downloads CAD-Download

Weitere Produkte in dieser Produktgruppe:

Befestigungsbinder 1-teilig zur Kantenbefestigung >

Dieses Produkt ist Bestandteil von:

Sample Pack ENG White Goods CTF
Samples Clips and Fasteners
SamplePack_Fluid_Routing_Management

Basisdaten

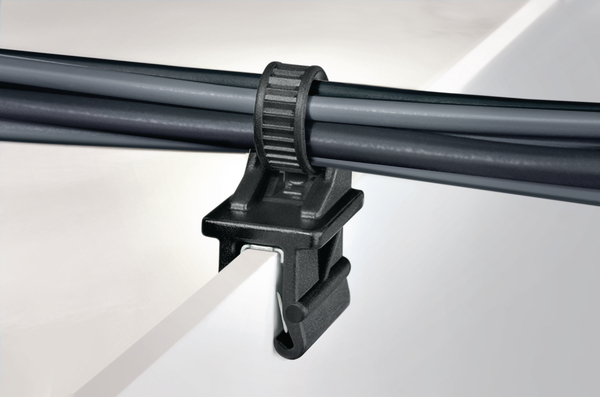

Anwendung	Elemente aus der EdgeClip-Serie sind eine hervirragende Alternative überall dort, wo Lochbohrungen und Schweißbolzen nicht realisierbar und Kleber aufgrund höherer Temperaturen nicht einsetzbar sind. Anwendung findet die EdgeClip-Familie zur Bündelung und Befestigung von Kabelbäumen und Schläuchen überwiegend in der Automobil- und Bauindustrie. Die silbergraue Klammer, Herzstück unserer EdgeClips, besteht aus doppelt vergütetem Federstahl DIN EN 10132-4 C75S. Der Federstahl verleiht der Klammer sowohl die nötige Stabilität, um hohe Abzugskräfte zu realisieren als auch genügend Flexibilität für vielseitige Anwendungsmöglichkeiten. Die zweifache Beschichtung erfolgt zunächst mit einem Zinklamellensystem und anschließender anorganischer Oberflächen-Versiegelung. Selbstverständlich wird hierbei kein Chrom-VI verwendet. Damit entspricht die Klammer der aktuellen Altauto-Entsorgungsrichtlinie 200/53/EG und dem Verbot für Schwermetalle. Ebenso erfüllt die veredelte Federstahlklammer die Salzsprühnebel-Beständigkeit nach DIN EN ISO 9227 NSS (min. 840 h ohne Grundmetallkorrosion) und die EN ISO 6270-Z-CH (min. 720 h ohne Grundmetallkorrosion) Darum ist dies eine von vielen Automobilherstellern freigegebene Lösung auch für exponierte Einbaulagen z. B. im Motorraum und Fahrwerksbereich.
Ausführung	außenverzahnt
Bandverschluss	Kunststoffzunge/-nase
Befestigungsart	Edge Clips
Besonderheiten	Produkte für automatische Bündelsysteme
Bestell Typ	148-00200
Bezeichnung	BEFESTIGUNGSBINDER
Bitte beachten	Scrollen Sie nach unten, um alternative automatisierungsfähige Produkte zu finden.
Farbe	Schwarz (BK)
Inhalt	500ST
Inhalt per	Beutel
Kurzbeschreibung	Befestigungsbinder 160x4,6 mm, hitzestabil, schwarz
Lösbarer Verschluss	Nein
Material	Polyamid 6.6 hitzestabilisiert (PA66HS)
Position Beschriftungsfläche	ohne
Produktbezeichnung	T50SOSEC12E-PA66HS-BK
Produktfamilie	EdgeClip-Serie
Produktgruppe	Befestigungsbinder 1-teilig zur Kantenbefestigung
Rotationsschutz	YES
Typ	T50SOSEC12E

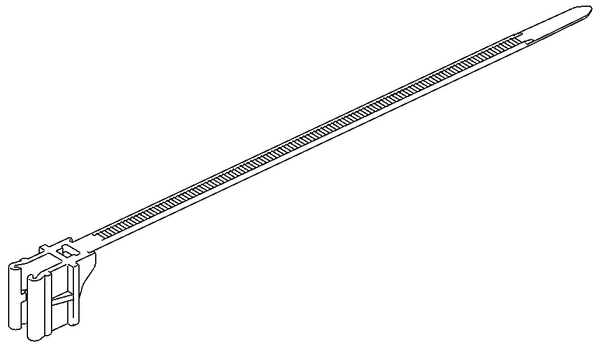

Technische Daten


Blechstärke	1.0 - 3.0mm
Breite (W)	4.6mm
Breite (W2)	11.0mm
Bündel ∅	1.0-35.0mm
Bündel ∅ max.	35.0mm
Bündel ∅ min.	1.0mm
Dicke (T)	1.35mm
Gewicht pro Einheit (netto)	0.002471kg
Höhe (H)	1.35mm
Länge (L)	160.0mm
Länge (L2)	15.0mm
Mindesthaltekraft	180N
für Blechstärke min - max	1 - 3 mm
für Blechstärke min - max	0 - 0.1 "

Downloads

Zulassungen und Spezifikationen

Betriebstemperatur	-40 °C bis +105 °C
Brandschutzeigenschaften	UL94 V2
CE konform	Nein
ELV konform	Ja
Gefahrgut	Nein
ROHS konform	Ja
UL Listung	Nein
UL Listung (gültig in USA)	Nein
UL anerkannt	Nein
UL anerkannt (gültig in USA)	Nein
UV-beständig	Nein
Zertifiziert nach CSA	Nein
Zulassungen/Normen

Logistik und Verpackungsdaten


EAN / GTIN	4031026228389
Mindestbestellmenge	500
Ursprungsland	DE
Verpackung 1 - Beschaffenheit	Beutel
Verpackung 1 - Breite, gefüllt (m)	0.45m
Verpackung 1 - Gewicht (kg)	1.264635kg
Verpackung 1 - Höhe (m)	0.11m
Verpackung 1 - Länge (m)	0.395m
Verpackung 1 - Menge	500
Verpackung 1 - Volumen (m³)	0.01955m³
Verpackung 3 - Beschaffenheit	Box
Verpackung 3 - Breite (m)	0.386m
Verpackung 3 - Gewicht (kg)	15.99562kg
Verpackung 3 - Höhe (m)	0.368m
Verpackung 3 - Länge (m)	0.584m
Verpackung 3 - Menge	6000
Verpackung 3 - Volumen (m³)	0.083m³
Verpackung 4 - Beschaffenheit	Palette
Verpackung 4 - Breite (m)	0.8m
Verpackung 4 - Gewicht (kg)	212.928kg
Verpackung 4 - Höhe (m)	1.248m
Verpackung 4 - Länge (m)	1.2m
Verpackung 4 - Menge	72000
Verpackung 4 - Volumen (m³)	1.198m³
Zollwarentarif Nr.	39269097
