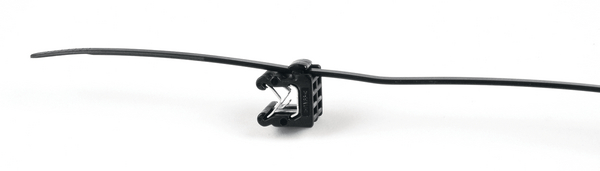

Befestigungsbinder für Kanten, außenverzahnt, ∅1.0-45.0mm, schwarz, 500ST
Art.-Nr. 156-00006 | T50ROSEC23-PA66HS/PA66HIRHS-BK | Details

T50ROSEC23 ermöglicht die seitliche Führung auf 3,0 - 6,0 mm breiten Kanten.

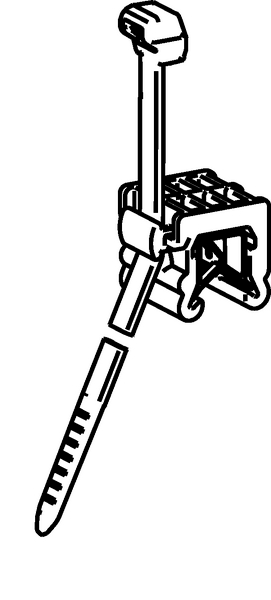

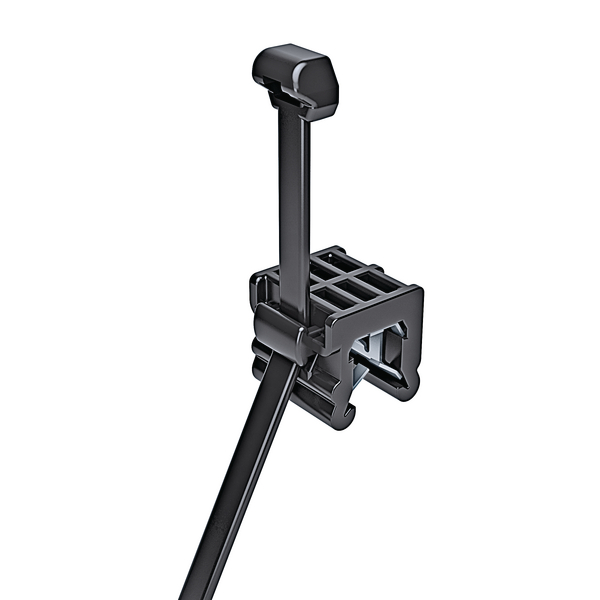

Vorkonfektionierte zweiteilige Befestigungsbinder mit EdgeClip
Kopf des Kabelbinders kann nach der Befestigung noch verschoben werden
Für kleinste Bündeldurchmesser ab 1mm Durchmesser
Für Kanten von 3 - 6 mm

Jetzt online kaufen

Fragen Sie Ihr individuelles Angebot an

Angebot anfragen

Händler in der Nähe

Auf die Merkliste

Downloads CAD-Download

Weitere Produkte in dieser Produktgruppe:

Befestigungsbinder 2-teilig zur Kantenbefestigung, 3,0 - 6,0 mm >

Dieses Produkt ist Bestandteil von:

Samples F&F

Basisdaten

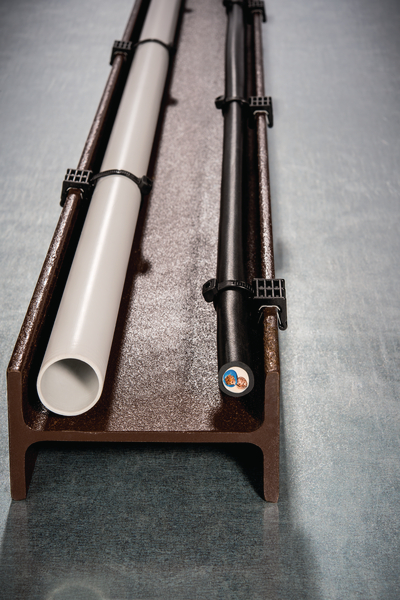

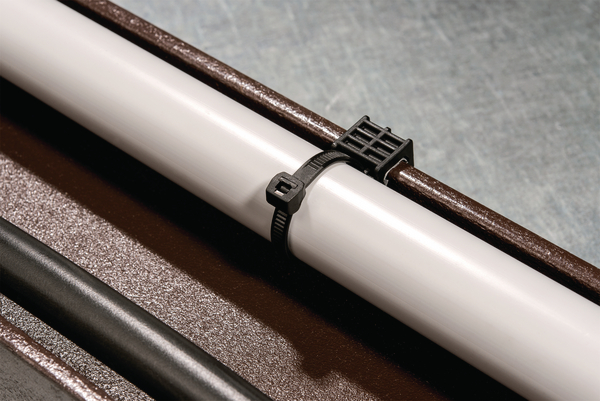

Anwendung	Die Kombination aus Kabelbinder und EdgeClip eignet sich überall dort, wo keine Löcher gebohrt werden können oder aufgrund von hohen Temperaturen eine Klebung versagt. Diese Lösungen werden weitgehend zur Befestigung und Bündelung von Kabeln, Leitungen und Rohren z. B. in derAutomobil-, Bau- und Elektroindustrie sowie in der Kabelbaumfertigung.
Anzahl Seiten zum Einfädeln der Kabelbinder	2
Ausführung	außenverzahnt
Befestigungsart	EdgeClip, seitlich, montiert, zweiteilig
Besonderheiten	formschlüssiges Abbündeln
Bestell Typ	156-00006

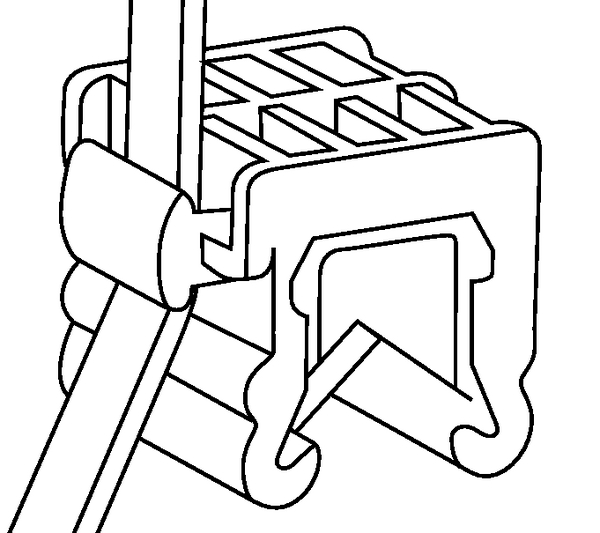

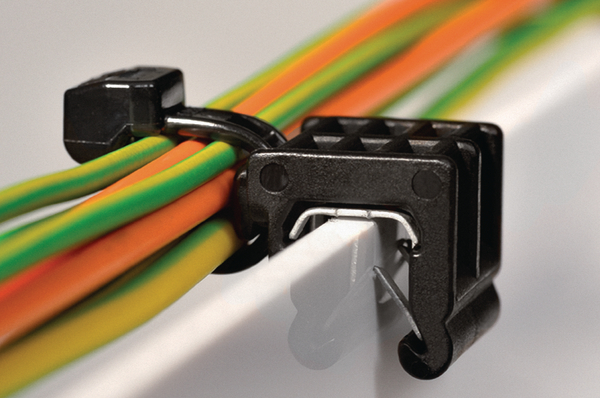

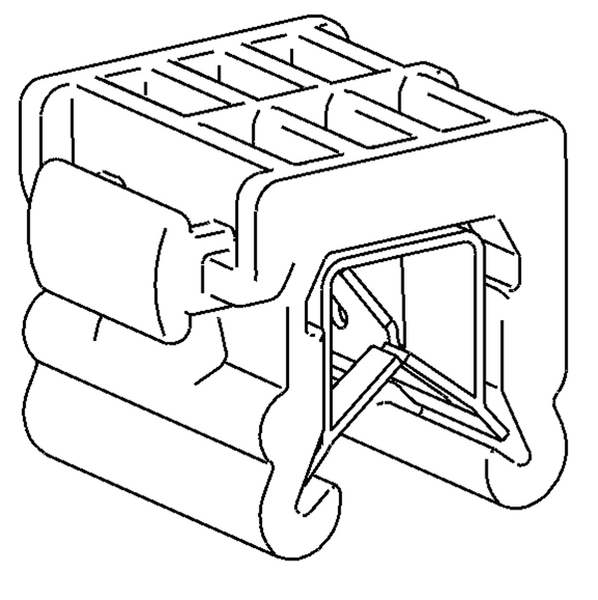

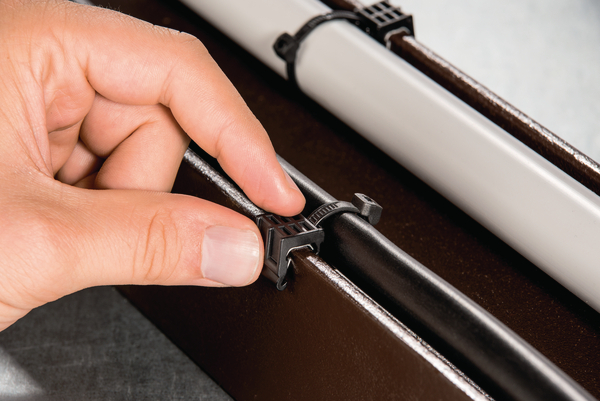

Bezeichnung	Diese zweiteiligen Kabelbinder mit Befestigungselemet sind mit Innen- oder außenverzahnten Kabelbindern erhältlich, die dann auf eine Kante mit einer Stärke von 3-6 mm aufgeschoben werden können Die hohen Abzugskräfte sind auf die integrierte Metallklammer zurückzuführen Verschiedene Kantenclip Varianten sind verfügbar, wie z.Bsp. Kabel werden parallel zur Kante geführt oder auch die Installation um 90° Grad zur Kante Der Clip wird von Hand auf die Kante geschoben und durch die integrierte Metallklammer festgehalten. Es ist kein Befestigungsloch erforderlich In Kombination mit den außenverzahnten (OS)- Binder, die speziell zum Schutz der Kabel vor Reibung und Verschleiß entwickelt wurden, bietet die Edge-Clip Familie eine hervorragende Befestigungslösung.
Farbe	Schwarz (BK)
Fußteil	Polyamid 6.6 schlagzäh modifiziert, hitzestabilisiert (PA66HIRHS)
Inhalt	500ST
Inhalt per	Beutel
Kabelbinder	Polyamid 6.6 hitzestabilisiert (PA66HS)
Kurzbeschreibung	Befestigungsbinder 200x4,6 mm, 2-teilig, hitzestabil, schlagzäh, schwarz
Lösbarer Verschluss	Nein
Material	Polyamid 6.6 hitzestabilisiert (PA66HS), Polyamid 6.6 schlagzäh modifiziert, hitzestabilisiert (PA66HIRHS)
Position Beschriftungsfläche	ohne
Produktbezeichnung	T50ROSEC23-PA66HS/PA66HIRHS-BK
Produktfamilie	EdgeClip-Serie, 3,0 - 6,0 mm, Aufnahme seitlich
Produktgruppe	Befestigungsbinder 2-teilig zur Kantenbefestigung, 3,0 - 6,0 mm
Rotationsschutz	YES
Typ	T50ROSEC23

Technische Daten

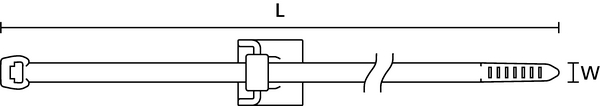

Breite (W)	4.6mm
Breite (W2)	14.8mm
Bündel ∅	1.0-45.0mm
Bündel ∅ max.	45.0mm
Bündel ∅ min.	1.0mm
Dicke (T)	1.3mm
Gewicht pro Einheit (netto)	0.00349kg
Höhe (H)	1.3mm
Höhe (H2)	14.6mm
Länge (L)	200.0mm
Länge (L2)	15.9mm
Mindesthaltekraft	225N
für Blechstärke min - max	3 - 6 mm
für Blechstärke min - max	0.1 - 0.2 "

Downloads

Zulassungen und Spezifikationen

Betriebstemperatur	-40 °C bis +105 °C
Betriebstemperatur Fußteil	-40 °C bis +105 °C
Brandschutzeigenschaften	UL94 HB
ELV konform	Ja
Gefahrgut	Nein
Nato Nummer	5975-12-389-0337
ROHS konform	Ja
Zulassungen/Normen

Logistik und Verpackungsdaten


EAN / GTIN	4031026240008
Mindestbestellmenge	500
Ursprungsland	DE
Verpackung 1 - Beschaffenheit	Beutel
Verpackung 1 - Breite, gefüllt (m)	0.31m
Verpackung 1 - Gewicht (kg)	1.781664kg
Verpackung 1 - Höhe (m)	0.05m
Verpackung 1 - Länge (m)	0.12m
Verpackung 1 - Menge	500
Verpackung 1 - Volumen (m³)	0.00186m³
Verpackung 3 - Beschaffenheit	Box
Verpackung 3 - Breite (m)	0.386m
Verpackung 3 - Gewicht (kg)	11.509984kg
Verpackung 3 - Höhe (m)	0.368m
Verpackung 3 - Länge (m)	0.584m
Verpackung 3 - Menge	3000
Verpackung 3 - Volumen (m³)	0.083m³
Verpackung 4 - Beschaffenheit	Palette
Verpackung 4 - Breite (m)	0.8m
Verpackung 4 - Gewicht (kg)	159.144kg
Verpackung 4 - Höhe (m)	1.248m
Verpackung 4 - Länge (m)	1.2m
Verpackung 4 - Menge	36000
Verpackung 4 - Volumen (m³)	1.198m³
Zollwarentarif Nr.	39269097
