Befestigungsbinder für Rundlöcher, innenverzahnt, ∅4.0-45.0mm, schwarz, 500ST
Art.-Nr. 156-00025 | T50RFT5-PA66HS/PA66HIRHS-BK | Details

Die Scheibenfunktion verhindert das Klappern in Anwendungen mit hohen Vibrationen und schützt vor dem Eindringen von Schmutz.

2-teiliger Kabelbinder mit Lamellenfuß, vormontiert
Der Kopf des Binders kann in die optimale Bündelposition gebracht werden
Einfache Montage, werkzeugfrei
Schützt vor eindringendem Schmutz und Staub durch Teller
Diverse Blechdicken finden Verwendung mit einem einzigen Lamellen-Fußteil
Auch für Sacklochbohrungen mit Gewinde

Online nicht verfügbar

Fragen Sie Ihr individuelles Angebot an

Angebot anfragen

Händler in der Nähe

Auf die Merkliste

Downloads CAD-Download

Weitere Produkte in dieser Produktgruppe:

Befestigungsbinder 2-teilig mit Lamellenfuß, mit Teller >

Basisdaten

Anwendung	Der Binder wurde hauptsächlich für die Befestigung von Kabelbäumen in der Automobilindustrie entwickelt. Aufgrund seiner einfachen und benutzerfreundlichen Anwendung kommt der Befestigungsbinder auch in anderen Branchen zum Einsatz, z.B. in der Luftfahrt, bei Schaltanlagen und in der Herstellung von Haushaltsgeräten.
Anzahl Seiten zum Einfädeln der Kabelbinder	2
Ausführung	innenverzahnt
Bandverschluss	Kunststoffzunge/-nase
Befestigungsart	Lamellenfuß für Rundlöcher
Bestell Typ	156-00025
Bezeichnung	Diese zweiteiligen Besfestigungsbinder werden montiert geliefert und bieten eine einfache und vielseitige Möglichkeit zum Bündeln und befestigen von Kabeln. Der Lamellenfuß lässt sich leicht in vorgestanzte Löcher in Platten oder Gewindebohrungen, Sacklochbohrungen einschieben und bietet eine sichere Befestigung. Das zweiteilige Design ermöglicht es, das Fußteil in die gewünschte Position zu bringen und die Montage zu erleichtern, während der Teller das Eindringen von Schmutz und Wasser minimiert.
Farbe	Schwarz (BK)
Fußteil	Polyamid 6.6 schlagzäh modifiziert, hitzestabilisiert (PA66HIRHS)
Inhalt	500ST
Inhalt per	Beutel
Kabelbinder	Polyamid 6.6 hitzestabilisiert (PA66HS)
Kurzbeschreibung	Befestigungsbinder 200x4,6 schwarz
Lösbarer Verschluss	Nein
Material	Polyamid 6.6 hitzestabilisiert (PA66HS), Polyamid 6.6 schlagzäh modifiziert, hitzestabilisiert (PA66HIRHS)
Position Beschriftungsfläche	ohne
Produktbezeichnung	T50RFT5-PA66HS/PA66HIRHS-BK
Produktfamilie	T50RFT5 für Blechstärke 0,7 - 3,0 mm
Produktgruppe	Befestigungsbinder 2-teilig mit Lamellenfuß, mit Teller
Rotationsschutz	NO
Typ	T50RFT5

Technische Daten


Blechstärke	0.7 - 3.0mm

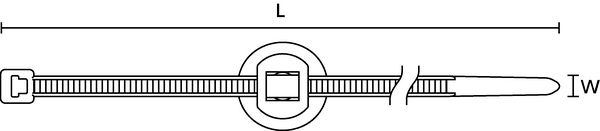

Breite (W)	4.6mm
Bündel ∅	4.0-45.0mm
Bündel ∅ max.	45.0mm
Bündel ∅ min.	4.0mm
Gewicht pro Einheit (netto)	0.001796kg
Höhe (H)	1.2mm
Höhe (H2)	6.9mm

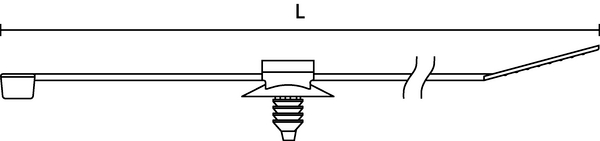

Länge (L)	200.0mm
Länge (L2)	11.6mm
Länge (L3)	13.2mm
Länge Lamellenfuß	6.9mm
Mindesthaltekraft	222N
Stegbreite (W3)	5.0mm
Teller ∅	16.0mm
für Blechstärke min - max	0 - 0.1 "
für Blechstärke min - max	0.7 - 3 mm
für ∅ Befestigungsloch (FH)	4.5 - 5.0 mm

Downloads

Zulassungen und Spezifikationen

Betriebstemperatur	-40 °C bis +105 °C
Betriebstemperatur Fußteil	-40 °C bis +110 °C
Brandschutzeigenschaften	UL94 HB
CE konform	Nein
ELV konform	Ja
Gefahrgut	Nein
ROHS konform	Ja
UV-beständig	Nein
Zertifiziert nach CSA	Nein
Zulassungen/Normen

Logistik und Verpackungsdaten


EAN / GTIN	4031026251806
Mindestbestellmenge	500
Ursprungsland	PL
Verpackung 1 - Beschaffenheit	Beutel
Verpackung 1 - Breite, gefüllt (m)	0.32m
Verpackung 1 - Gewicht (kg)	0.927135kg
Verpackung 1 - Höhe (m)	0.08m
Verpackung 1 - Länge (m)	0.365m
Verpackung 1 - Menge	500
Verpackung 1 - Volumen (m³)	0.00934m³
Verpackung 3 - Beschaffenheit	Box
Verpackung 3 - Breite (m)	0.386m
Verpackung 3 - Gewicht (kg)	8.23708kg
Verpackung 3 - Höhe (m)	0.368m
Verpackung 3 - Länge (m)	0.584m
Verpackung 3 - Menge	4000
Verpackung 3 - Volumen (m³)	0.083m³
Verpackung 4 - Beschaffenheit	Palette
Verpackung 4 - Breite (m)	0.8m
Verpackung 4 - Gewicht (kg)	119.832kg
Verpackung 4 - Höhe (m)	1.248m
Verpackung 4 - Länge (m)	1.2m
Verpackung 4 - Menge	48000
Verpackung 4 - Volumen (m³)	1.198m³
Zollwarentarif Nr.	39269097
