BK | Details

T50ROSEC10 auf eine Kunststoffkante gesteckt.

2-teiliger Kabelbinder mit EdgeClip, vormontiert
Der Kopf des Binders kann in optimale Bündelposition gebracht werden
Typ EC9, EC10, EC21 und EC22 für Bündeldurchmesser ab 1 mm
Für Kanten von 1 - 3 mm

Online nicht verfügbar

Fragen Sie Ihr individuelles Angebot an

Angebot anfragen

Händler in der Nähe

Auf die Merkliste

Downloads CAD-Download

Weitere Produkte in dieser Produktgruppe:

Befestigungsbinder 2-teilig zur Kantenbefestigung >

Inhalt

T50RDH 117-05002
Kabelbinder für parallele Führung
Gemerkt Auf die Merkliste

Melden Sie sich bitte mit Ihrem HellermannTyton Konto an, um Ihre persönliche Merkliste nutzen zu können.
Anmelden / Registrieren

Basisdaten

Anwendung	Elemente aus der EdgeClip-Serie sind eine sehr gute Alternative überall dort, wo Lochbohrungen und Schweißbolzen nicht realisierbar und Kleber aufgrund höherer Temperaturen nicht einsetzbar sind. Anwendung findet die EdgeClip-Familie zur Bündelung und Befestigung von Kabelbäumen und Schläuchen überwiegend in der Automobil-, Bau- und Elektroindustrie sowie in der Kabelbaumfertigung.
Ausführung	innenverzahnt
Bandverschluss	Doppelverschlusskopf
Befestigungsart	EdgeClip, oben, montiert, zweiteilig
Bestell Typ	156-01721
Bezeichnung	Diese zweiteiligen Kabelbänder sind entweder mit innen- oder außenverzahnten Bändern erhältlich und werden einfach auf eine Kante mit einer Dicke von 1,0 bis 3,0 mm aufgeschoben. Die hohen Abzugskräfte sind auf die integrierte Metallklemme zurückzuführen. Es sind verschiedene EdgeClip-Varianten erhältlich. Eine Version ermöglicht es, Kabel parallel zur Kante zu verlegen, während eine andere eine Installation in einem Winkel von 90 Grad zur Kante erlaubt. Der Clip wird einfach von Hand aufgeschoben und von der integrierten Metallklemme festgehalten. Eine Befestigungsöse ist nicht erforderlich. In Kombination mit den außenverzahnten (OS) Kabelbändern, die speziell zum Schutz der Kabel vor Scheuern und Abnutzung entwickelt wurden, bietet die EdgeClip-Familie eine hervorragende Befestigungslösung.
Farbe	Natur (NA), Schwarz (BK)
Fußteil	Polyamid 6.6 schlagzäh modifiziert, hitzestabilisiert (PA66HIRHS)
Inhalt	500ST
Inhalt per	Beutel
Kabelbinder	Polyamid 6.6 (PA66)
Kurzbeschreibung	Befestigungsbinder T50RDHEC4A PA66 PA66HIRHS BK D1
Material	Polyamid 6.6 (PA66), Polyamid 6.6 schlagzäh modifiziert, hitzestabilisiert (PA66HIRHS)
Position Beschriftungsfläche	ohne
Produktbezeichnung	T50RDHEC4A-PA66/PA66HIRHS-NA/BK
Produktfamilie	EdgeClip-Serie, 1,0 - 3,0 mm, Aufnahme oben
Produktgruppe	Befestigungsbinder 2-teilig zur Kantenbefestigung
Typ	T50RDHEC4A

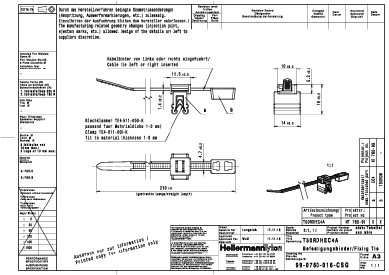

Technische Daten

Breite (W)	4.7mm
Breite (W2)	11.5mm
Bündel ∅	4.0-19.0mm
Bündel ∅ max.	19.0mm
Bündel ∅ min.	4.0mm
Gewicht pro Einheit (netto)	0.003057kg
Höhe (H)	1.4mm
Höhe (H2)	16.0mm
Länge (L)	210.0mm
Länge (L2)	14.0mm
Mindesthaltekraft	225N
Mindesthaltekraft 2. Schlaufe	180N
für Blechstärke min - max	1 - 3 mm
∅ max. 1. Bündel	19.0mm
∅ max. 2. Bündel	19.0mm

Downloads

Zulassungen und Spezifikationen

Betriebstemperatur	-40 °C bis +105 °C
ELV konform	Ja
Gefahrgut	Nein
ROHS konform	Ja
Zulassungen/Normen
Zulassungen/Normen	ANSI/UL 1565, ANSI/UL 62275, ANSI/UL 746B, csa-C22.2 no. 62275

Logistik und Verpackungsdaten


EAN / GTIN	4031026577753
Mindestbestellmenge	3000
Ursprungsland	PL
Verpackung 1 - Beschaffenheit	Beutel
Verpackung 1 - Breite, gefüllt (m)	0.39m
Verpackung 1 - Gewicht (kg)	1.557635kg
Verpackung 1 - Höhe (m)	0.11m
Verpackung 1 - Länge (m)	0.45m
Verpackung 1 - Menge	500
Verpackung 1 - Volumen (m³)	0.01931m³
Verpackung 3 - Beschaffenheit	Box
Verpackung 3 - Breite (m)	0.386m
Verpackung 3 - Gewicht (kg)	11.10481kg
Verpackung 3 - Höhe (m)	0.368m
Verpackung 3 - Länge (m)	0.584m
Verpackung 3 - Menge	3000
Verpackung 3 - Volumen (m³)	0.083m³
Verpackung 4 - Beschaffenheit	Palette
Verpackung 4 - Breite (m)	0.8m
Verpackung 4 - Gewicht (kg)	154.248kg
Verpackung 4 - Höhe (m)	1.248m
Verpackung 4 - Länge (m)	1.2m
Verpackung 4 - Menge	36000
Verpackung 4 - Volumen (m³)	1.198m³
Zollwarentarif Nr.	39269097
